模拟断路器手持式配电终端测试仪规格型号全
更新时间：2025-05-29 23:23:00 ip归属地：泉州，天气：大雨转阴，温度：19-21 浏览次数:2 公司名称： 天正华意电气设备(泉州市分公司)
以下是:模拟断路器手持式配电终端测试仪规格型号全的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 555/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 4 |
| 产品颜色 | 白 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电气电力 |
| 质量认证 | 9000 |
| 产品功率 | 5 |
| 工作温度 | 45 |
以下是:模拟断路器手持式配电终端测试仪规格型号全的图文视频
模拟断路器手持式配电终端测试仪规格型号全,天正华意电气设备(泉州市分公司)为您提供模拟断路器手持式配电终端测试仪规格型号全,联系人:杨经理,电话:【18762195566】、【18762195566】,请联系天正华意电气设备(泉州市分公司),发货地:平度市平安路2号。 福建省,泉州市 2022年，泉州市地区生产总值12102.97亿元，比上年增长3.5%，三次产业比例为2.1:56.8:41.1。
我们精心制作的模拟断路器手持式配电终端测试仪规格型号全产品视频已经准备就绪，【解锁新品！】模拟断路器手持式配电终端测试仪规格型号全产品视频，带你穿越新品体验之旅！
以下是:模拟断路器手持式配电终端测试仪规格型号全的图文介绍
天正华意电气设备(泉州市分公司)生产的 灭磁过电压测试装置应用领域：石油、化工、钢铁、燃气输配、冶金、电力、医疗、环保、商务等众多行业，为客户提供优质的 灭磁过电压测试装置产品是我们不懈的追求。
模拟断路器 在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。试验举例用模拟断路器装置测试的距离保护整组试验（回路端子号均为CSL-101B保护装置后面板的端子号）1、试验接线 断路器模拟装置开出量是以单跳闸线圈Ⅰ的接点为例，见图5。图52、试验说明 保护装置重合闸方式选择综重方式，因此，在单相故障时，保护动作跳闸后重合闸启动重合时，保护装置的重合闸继电器出口接点在操作箱中启动分相合闸继电器HJa、H 、HJc，由分相合闸继电器的接点再去合断路器模拟装置，实现分相合闸。系统故障时，保护装置动作，使断路器模拟装置跳闸，断路器模拟装置辅助接点同步动作，常开接点打开，常闭接点闭合，因此，将常闭接点A、B、C接入测试仪的开入量A、B、C测试保护动作跳闸，在重合闸测试时，将保护装置的重合闸继电器接点引入测试仪的开入量D测试重合闸动作时间。3、举例说明 模拟断路器装置跳、合闸的动作过程：模拟断路器的合闸操作通过DCS或操作控制开关进行。模拟断路器装置的参数设置；断路器合闸时间为80ms、跳闸时间为40ms、保护重合闸的动作时间为300ms。动作过程的坐标图是合闸和跳闸及重合闸动作的全过程。当模拟断路器接到合闸命令时，经过80ms合闸时间延时，模拟断路器装置合上，模拟断路器装置辅助继电器常开接点闭合，常闭接点打开；同理，模拟断路器装置接到跳闸命令时，经过40ms跳闸时间延时后，模拟断路器装置跳开，模拟断路器装置辅助继电器常开接点打开，常闭接点闭合；经过300ms重合闸时间延时，保护发出重合命令，再经过80ms合闸时间延时，模拟断路器装置重合上。

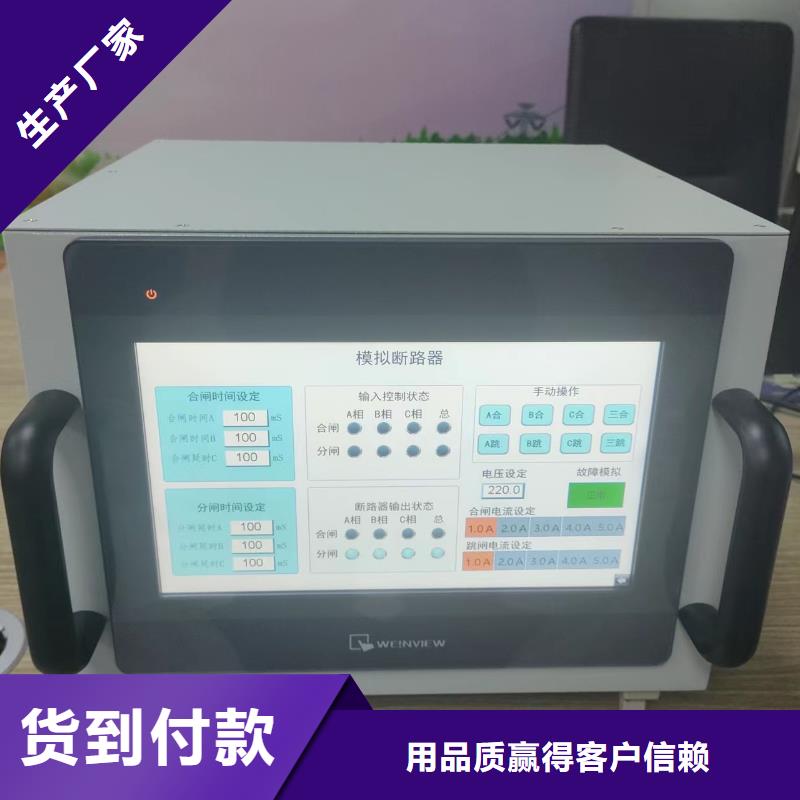

模拟断路器技术参数工作电源电压 AC220V±10％ 50HZ 跳、合闸操作电压 DC200V或DC110V、48V、24V跳、合闸时间闸时间选择0-500ms合闸时间选择 0-500ms跳、合闸电流 跳闸电流选择：1A、2A、3A、4A、5A合闸电流选择：1A、2A、3A、4A、5A当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A跳、合闸电流由跳、合闸时间控制自动切断。手动跳合闸 通过面板上的“手动合闸”和“手动跳闸”按钮来操作断路器模拟装置时断路器模拟装置跳、合闸线圈中没有电流通过。开出量 接点容量：DC220V/0.5A，AC220V/5A。断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。使用说明1、装置通电—— 接入220V交流工作电源，合电源开关，几秒钟后，断路器模拟装置处于合闸状态，面板上的三相合闸位置灯亮。2、手动合闸及跳闸—— 手动合闸及手动分闸按钮用于试验人员在装置面板上模拟断路器控制开关的功能进行断路器的手合、手跳操作。保护装置跳合闸——跳、合闸线圈端子相当于实际断路器的实际跳合闸线圈回路。4、合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路，实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整按钮按实际断路器的跳、合闸电流进行调整。

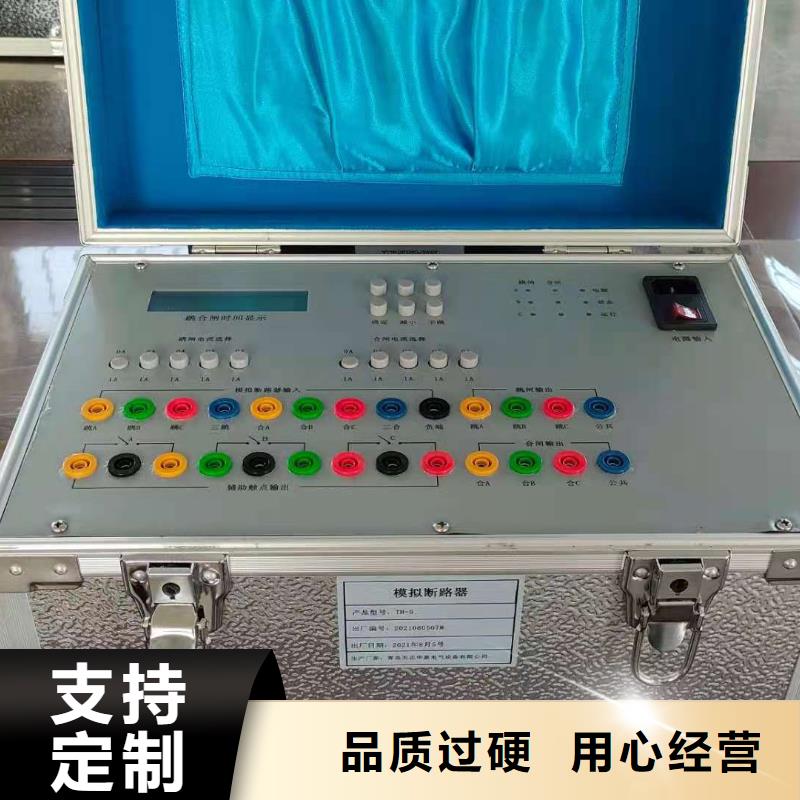

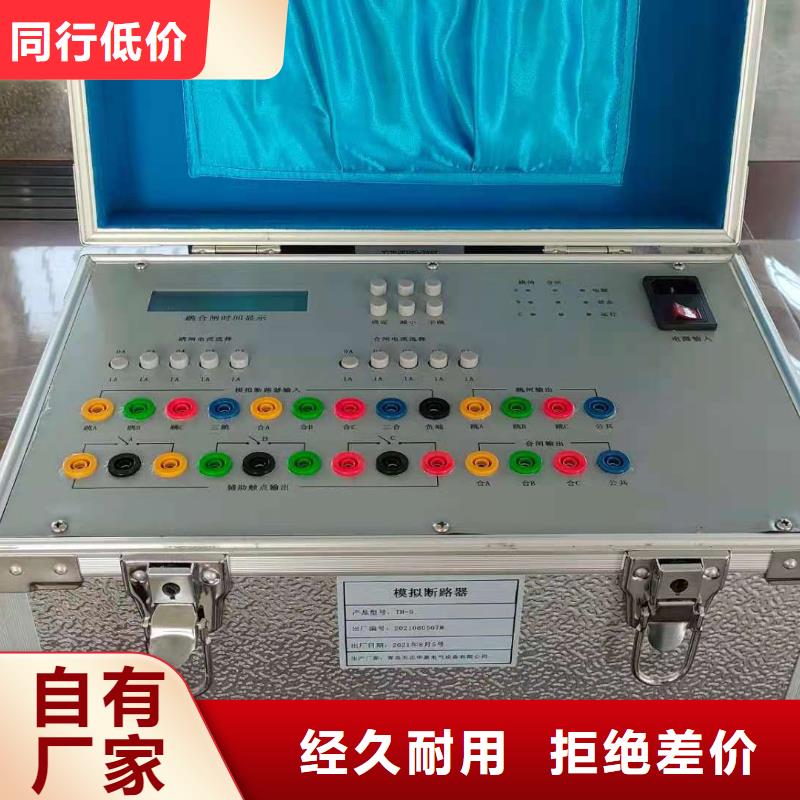

模拟断路器技术参数断路器位置输出接点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。手合、手跳接点：2对手合、手跳按钮各有一对同步输出常开接点。当手合、手跳按钮按下时，接点接通。其中手合接点动作后自保持，由手跳按钮复位。手跳按钮释放时手跳接点延时60ms返回。操作面板1、电源开关3、动作选择（三跳/单跳）4、跳闸时间调整开关5、合闸时间调整开关6、跳闸电阻调整开关7、合闸电阻调整开关8、断路器辅接点输出9、手合接点10、手跳接点11、跳合闸线圈12、电源输入插座13、跳合闸位置指示灯14、手动跳闸按钮15、手动跳合闸指示灯16、手动合闸按钮17、直流电压调节旋钮18、直流电压输出开关19、输出开关
在福建省泉州市采购模拟断路器手持式配电终端测试仪规格型号全请认准天正华意电气设备(泉州市分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理-【18762195566】,地址:平度市平安路2号）。
